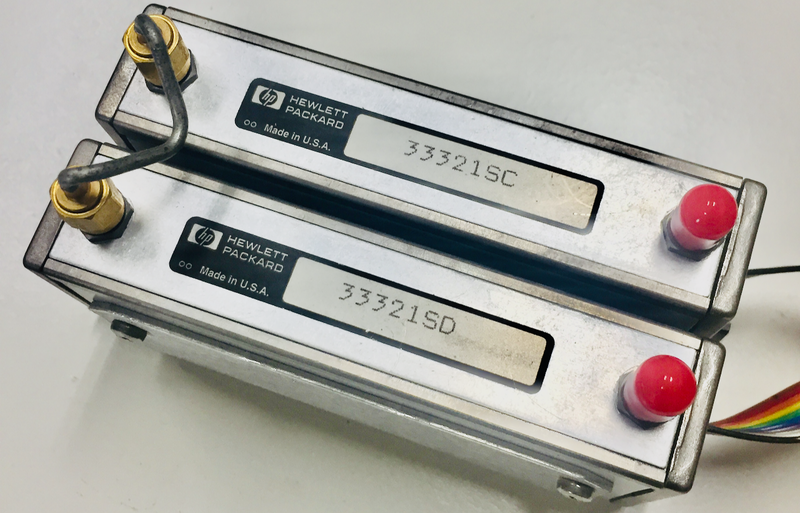

市面上可以购买到一些拆机的程控步进衰减器模块，品牌为HP，是Agilent的前 身。我手上的3个模块为33321系列，后缀分别为：SC/SD/SG，网上能找到的 HP 33321系列官方文档 不包含这三个后缀型号，电气接口也不同，因此只能略作参考。在 Abex UK 能找到这几个型号的性能测试数据，可以参考其频率特性。
综合以上整理出如下数据。
| 型号 | 衰减范围（dB） | 步进（dB） | 衰减开关值（dB） | 最大输入功率（W） | 控制电压（VDC） | 频率范围 |
|---|---|---|---|---|---|---|
| HP 33321SC | 0 ~ 70 | 10 | 10/20/40 | 1 | 15 | DC ~ 18 GHz |
| HP 33321SD | 0 ~ 75 | 5 | 5/30/40 | 1 | 15 | DC ~ 18 GHz |
| HP 33321SG | 0 ~ 35 | 5 | 5/10/20 | 1 | 15 | DC ~ 16 GHz |
33321SC 与 33321SD 组合起来可以得到 0 ~ 145 dB，步进为 5 dB 的衰减器。
工作原理

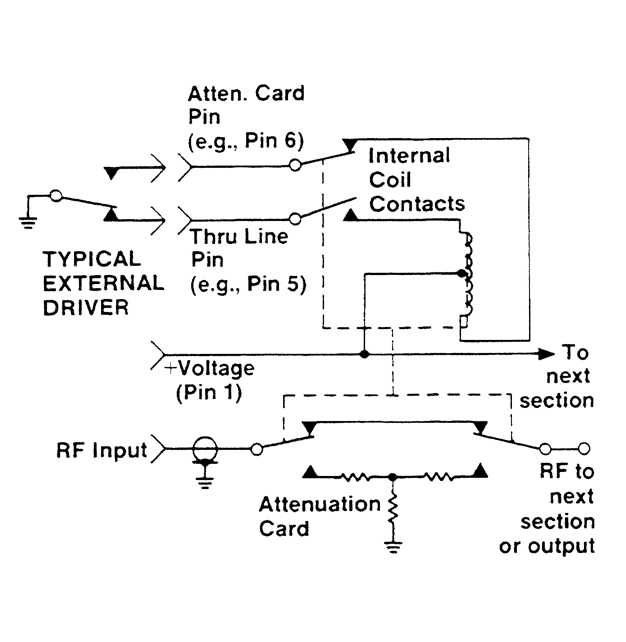

上图是衰减器的内部原理图，显示了其中的一个衰减单元。
其原理类似于继电器，但是触点没有弹性复位，线圈回路分为 A、D 两部分，A 回路用于 激活衰减，D 回路用于取消衰减，两个联动的开关 $K_A$ 和 $K_D$，分别位于 A 回路和 D 回路。
举例：给 A 线圈施加工作电压，将会断开直连触点，并闭合衰减触点，衰减器生效，同时切换联动开关，令 $K_A$ 断开，即使继续维持外部工作电压，A 线圈也不再工作，同时令 $K_D$ 闭合，为 D 线圈工作提供可能。
引脚定义

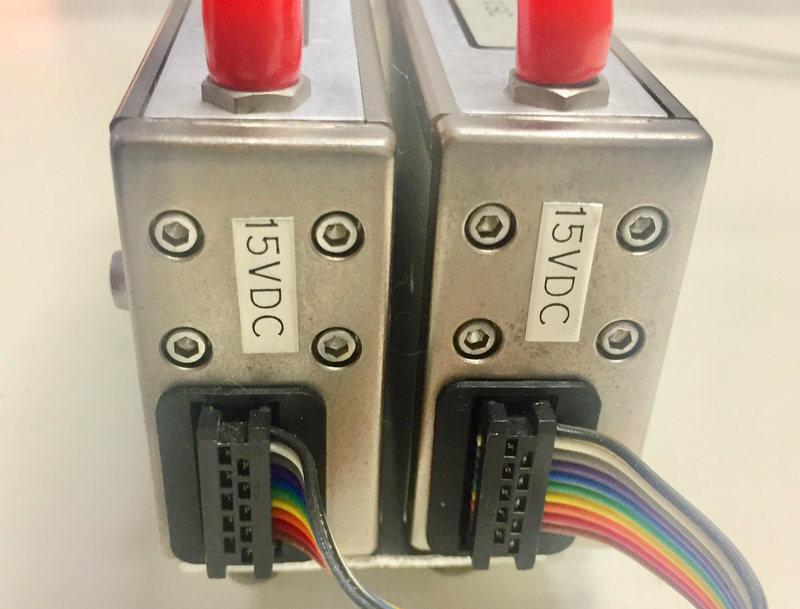

三个型号的引脚定义并没有参考文档，需要测试获得。
在PIN 1 提供 +15 V，然后通过控制其它各脚接地可以操作各个衰减开关。
将衰减器的两个SMA端口连接入测试设备（两个端口无差别），一端连接信号发生器，作为输入端，另一端连接功率表，作为输出端。
使信号发生器输出固定频率固定幅度的信号，例如 10MHz / -13dBm，然后在功率表上读取输出的信号幅度。
为各个线圈施加工作电压，并记录输出幅度的变化，即 输入幅度 - 输出幅度。
通过逐个测试，整理出各个引脚的功能，如下。
| Pin | 颜色 | 颜色（德语） | 功能 | HP 33321SC | HP 33321SD | HP 33321SG |
|---|---|---|---|---|---|---|
| 1 | Brown | braun | Power | +15VDC | +15VDC | +15VDC |
| 2 | Red | rot | Activate | 10dB | 5dB | 10dB |
| 3 | Orange | orange | Deactivate | 10dB | 5dB | 10dB |
| 4 | Yellow | - | - | - | - | - |
| 5 | Green | - | - | - | - | - |
| 6 | Blue | blau | Activate | 40dB | 40dB | 5dB |
| 7 | Purple | violett | Deactivate | 40dB | 40dB | 5dB |
| 8 | Gray | - | - | - | - | - |
| 9 | White | weiß | Activate | 20dB | 30dB | 20dB |
| 10 | Black | schwarz | Deactivate | 20dB | 30dB | 20dB |
实测 +12 V 电压即可操作成功，但是否可令衰减开关触点符合性能要求有待测试。
DIY 控制电路
掌握了模块的规格后，就可以通过添加外围控制电路，DIY一个实用的可调步进衰减器。
以 33321SC 与 33321SD 为例，组合起来可以得到 0 ~ 145 dB，步进为 5 dB 的衰减器。
控制电路有两种选择：
- 第一种只需要电源和开关，优点是简单，操控上也完全可以满足业余使用需求。
- 第二种是采用官方指导电路，利用TTL电平控制衰减器和LED指示灯，如需要显示衰减数值，需要连接带单片机的数码管，并编写程序。
1. 简单控制电路
所需零件如下表：
| 项目 | 数量 | 备注 |
|---|---|---|
| 15 VDC 电源模块 | 1 | |
| 单刀双掷钮子开关（3脚） | 6 |
将6个开关中位接地，开关的其余12个引脚分别与2个衰减器的PIN 2 / 3 / 6 / 7 / 9 / 10 连接即可。
为每个开关标注衰减数值，根据开关的投掷方向判断衰减状态。
2. TTL 电平控制电路

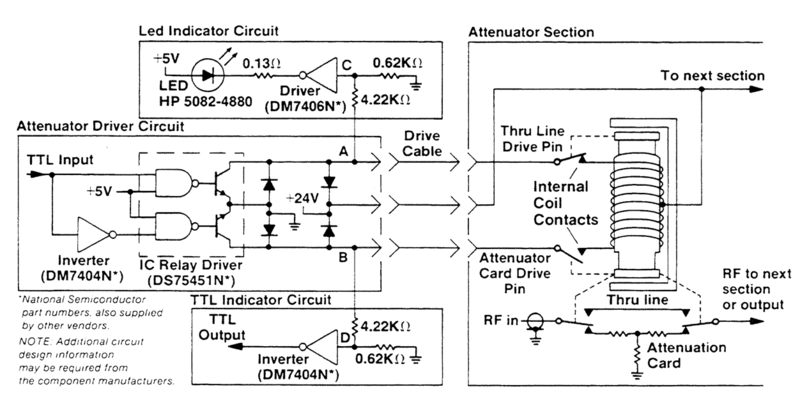

上图为官方指导控制电路图，仅描述了一个衰减单元，实际使用中按实际需要的衰减单元数量扩展。
所需主要零件如下表：
| 项目 | 数量 | 备注 |
|---|---|---|
| 15 VDC 电源模块 | 1 | |
| 5 VDC 电源模块 | 1 | |
| IC DM75451N | 6 | 开关驱动器 |
| IC DM7404N | 1 | TTL输入/输出，数码管驱动器 |
| IC DM7406N | 1 | LED驱动器 |
| LED 指示灯 | 6 | |
| 单片机驱动数码管 | 1 | |
| 电阻 0.62 kΩ 1/4W | 12 | |
| 电阻 2.5 kΩ 1/4W | 12 | |
| 电阻 0.13 Ω 1/4W | 6 | |
| 二极管 1N3064 | 24 | |
| 按钮开关 | 6 |
因指导电路模块的电压（24 V）与本示例模块的电压（15 V）不一致，指导电路中的 4.22 kΩ 电阻阻值需要改为 2.5 kΩ ，才能保证DM7404N / DM7406N 获得约 3 V 的高电平。
组装
所需零件如下表：
| 名称 | 数量 | 备注 |
|---|---|---|
| 外壳 | 1 | |
| 电源插座 | 1 | 可选择插座、开关、滤波器、保险座一体模块 |
| 前面板电源开关 | 1 | |
| 洞洞板 | 1 |
两个拆机衰减器模块，外加一些廉价的零件，总体成本在数百元以内，但DIY出来的成品，无论在操作还是性能上，都可以媲美数千元的商业产品。
